参数名称 / Parameter

参数值 / Parameter Value

设备名称 / Equipment Name

铝边框自动线（长边）
Aluminum Frame Automatic Line (Long Side)

设备型号 / Model

UK-7L

切割长度尺寸公差 / Cutting Length Dimensional Tolerance

±0.10mm

切割角度及公差 / Cutting Angle & Tolerance

(35°~55°) ±0.10°

生产节拍 / Production Cycle

1.9~2.2 s

进给速度 / Feed Speed

0~32000 mm/min

主轴转速 / Spindle Speed

0~4000 r/min

长度检测精度 / Length Detection Accuracy

±0.02 mm

输入电源 / Input Power

380V 50Hz

原料输送长度 / Material Convey Length

4000~7500 mm

最大高度 / Max. Height

≤35 mm

锯切材料宽度 / Sawing Material Width

28~40 mm

重复定长精度 / Repeated Positioning Accuracy

≤0.2 mm

锯片跳动精度 / Saw Blade Runout

≤0.05 mm

日产量/ /Daily Output

18000~20000 PCS/12H

工作气压 / Working Pressure

0.6~0.8 MPa

锯片尺寸 / Saw Blade Size

Φ355×30×3.2×(120~144)

额定功率 / Rated Power

22.5 kW

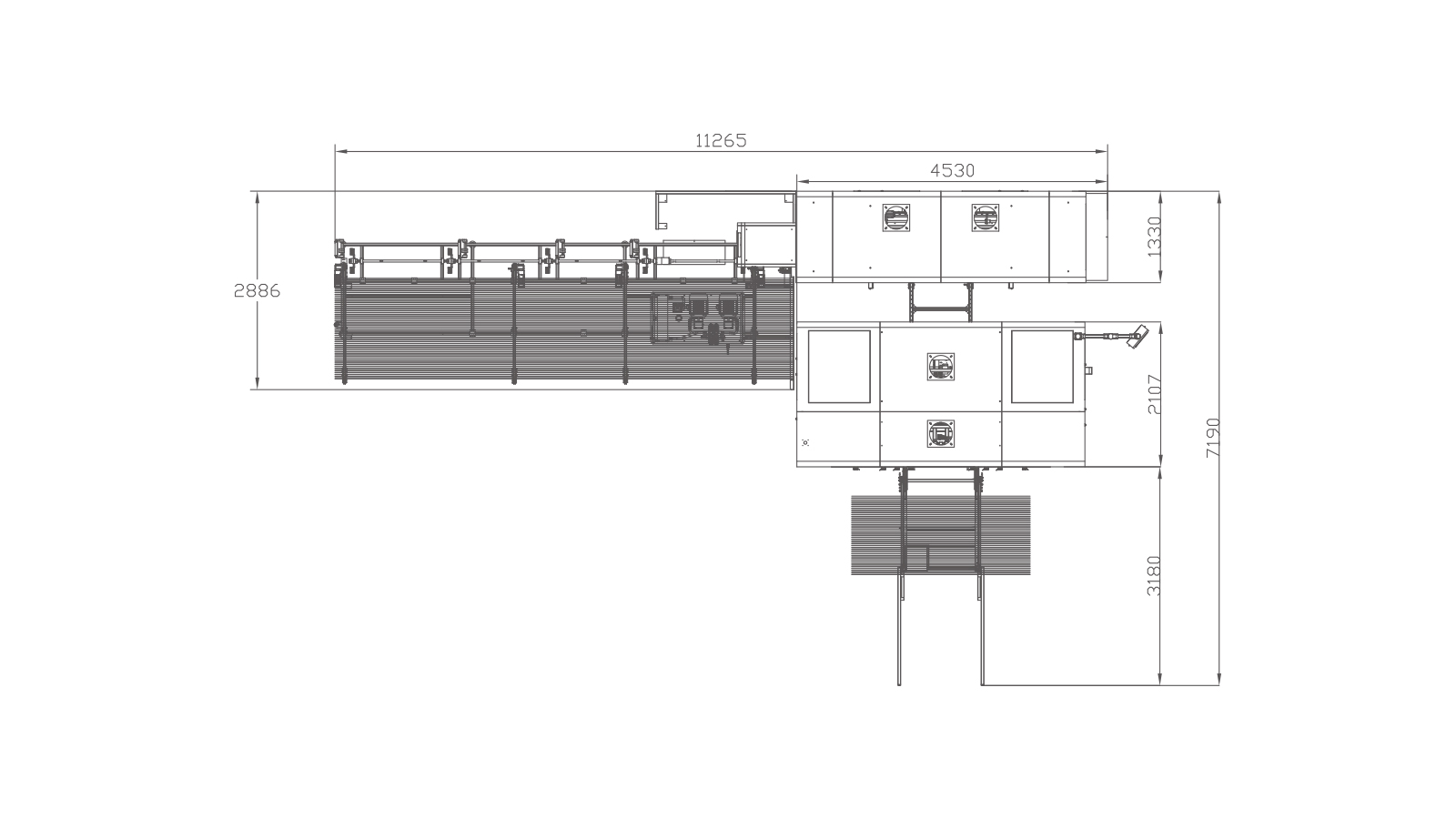

外形尺寸 / Overall Dimensions (L×W×H)

11300×7200×2200 mm

控制系统 / Control System

汇川PLC系统 / Inovance PLC

机器净重 / Net Weight

10 T
