参数名称 / Parameter

参数值 / Parameter Value

设备名称 / Equipment Name

长边检测机 / Long-Side Inspector

设备型号 / Model

UKJC-7L

适用边框材质 / Applicable Materials

铝边框、复合材料边框、钢边框 / Aluminum, Composite, Steel Frames

检测方式 / Inspection Method

在线式AOI（自动光学检测） / Online AOI

成像系统 / Imaging System

高分辨率机器视觉阵列 + 多工位多角度成像 / High-Res Vision Array, Multi-Angle

检测覆盖率 / Inspection Coverage

360°全方位表面及结构检测 / 360° Full Surface & Structure

表面缺陷检测 / Surface Defects

刮痕、凹坑、严重色差、氧化斑 / Scratches, Dents, Color Deviation, Oxidation

玻璃槽检测 / U-Channel Inspection

铝渣、异物残留 / Aluminum Debris, Foreign Particles

孔位检测 / Hole Inspection

安装孔、排水孔漏加工、孔位偏移 / Missing Mounting/Drain Holes, Hole Offset

端面检测 / End-Face Inspection

毛刺、裂纹、锯切痕迹、分层 / Burrs, Cracks, Saw Marks, Delamination

孔位检测精度 / Hole Position Accuracy

±0.1 mm

检测节拍 / Inspection Cycle

≤1.6 s

检出率 / Detection Rate

≥99.8%

误检率 / False Positive Rate

≤0.3%

换型时间 / Changeover Time

≤15 min

NG处理 / NG Handling

实时自动分拣（OK/NG分流） / Real-Time Automatic Sorting

数据管理 / Data Management

检测数据追溯、MES对接 / Traceability, MES Integration

控制系统 / Control System

工业级PLC + 高精度视觉控制器 / Industrial PLC + Vision Controller

通信接口 / Communication

Ethernet/IP、Profinet、RS485、TCP/IP

电源规格 / Power Supply

AC 380V±10%, 50/60Hz, 3-Phase 5-Wire

气源要求 / Air Supply

0.5~0.7 MPa（洁净压缩空气） / Clean Dry Air

额定功率 / Rated Power

3.5 kW

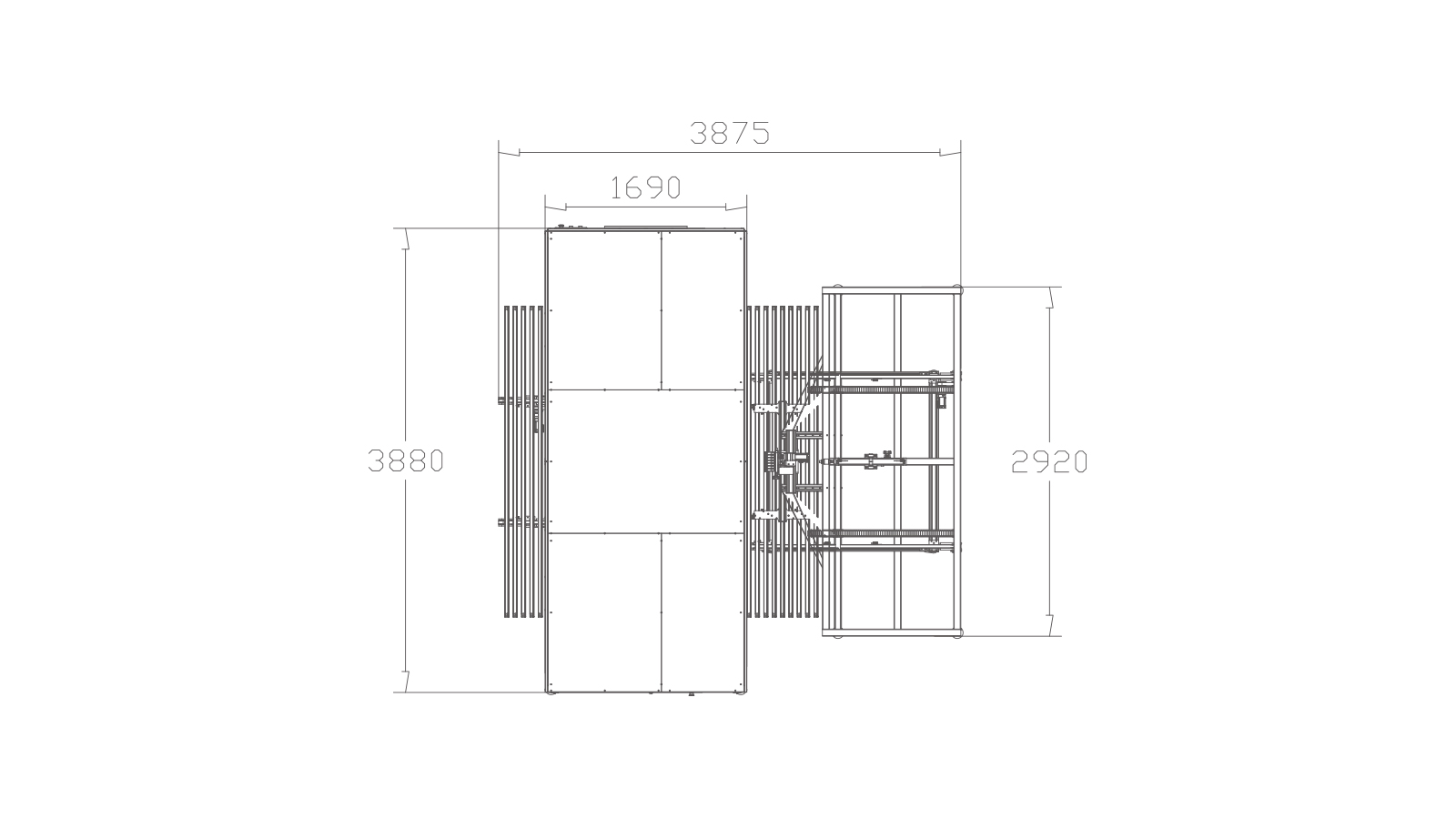

外形尺寸 / Overall Dimensions (L×W×H)

3880×3875×2700 mm

设备重量 / Machine Weight

1.3 T
